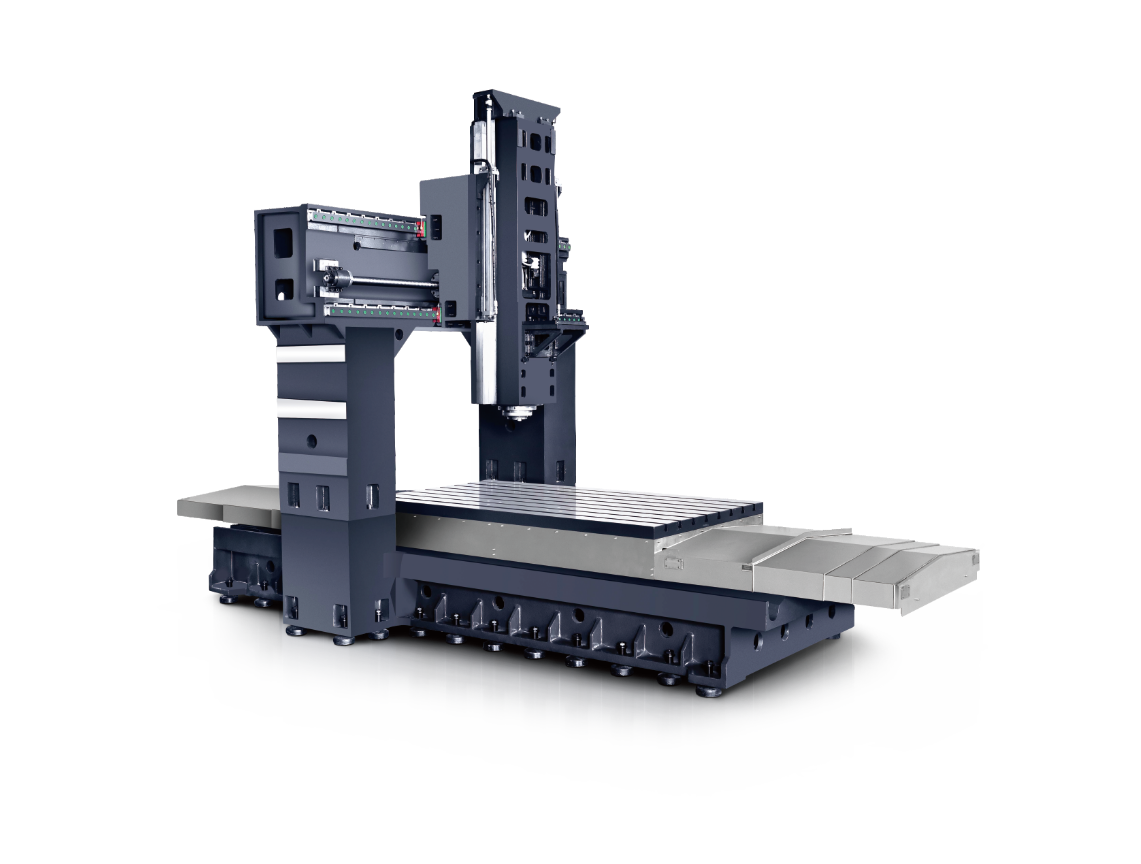

高速龙门加工中心系列
(SL1311-3022)

适用于大型模具和零件加工。高质量的马哈诺伊铸件，其结构通过有限元分析进行了优化，实现了最佳的稳定性。

产品介绍

项目	单位	SL-1311	SL-1614	SL-2016	SL-2516	SL-3016
工作台尺寸	mm	1400×1000	1700×1200	2200×1400	2600×1400	3100×1400
X 轴行程（工作台前后移动）	mm	1350	1650	2100	2500	3100
Y 轴行程（主轴头左右移动）	mm	1200	1400	1650	1650	1630
Z 轴行程（主轴头上下移动）	mm	600	700	700	700	700
龙门宽度	mm	1220	1420	1650	1650	1650
主轴端面至工作台距离	mm	120–730	150–850	150–850	150–850	150–850

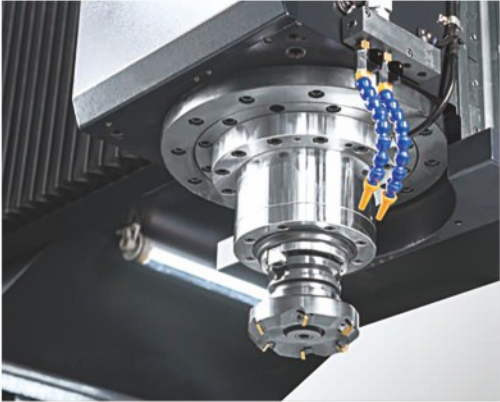

主轴规格（安装直径）	-	150/155	150/190	150/190	150/190	150/190
主轴（可选配置）	—	BT40：12000/1000 BT50：8000/6000	BT40：12000/1000 BT50：8000/6000	BT40：12000/1000 BT50：8000/6000	BT40：12000/1000 BT50：8000/6000	BT40：12000/1000 BT50：8000/6000
X/Y/Z 轴滚珠丝杠规格（C3 级）	-	50/40/40	5010	5010	5010	63/50/50
X/Y/Z 轴快速进给速度（丝杠 P 级）	m/min	18	18	18	18	18
X 轴导轨规格（滚柱型，P 级）	-	45 滚柱	45 滚柱	45 滚柱	55 滚柱	55 滚柱
Y 轴导轨规格（滚柱型，P 级）	-	45 滚柱	45 滚柱	45 滚柱	55 滚柱	55 滚柱
Z 轴导轨规格（滚柱型，P 级）	-	45 滚柱	45 滚柱	45 滚柱	55 滚柱	55 滚柱
X/Y/Z 轴电机连接方式（直驱）	-	直驱	直驱	直驱	直驱	直驱
推荐 X/Y/Z 轴电机最小功率	kW	3	3	4.5	4.5	4.5
工作台承载能力	kg	2500	3500	4000	4000	4000
机床重量（约）	t	11	15	19	21	23

项目	单位	SL-2518	SL-3018	SL-2520（Z 轴 4 条导轨）	SL-3020（Z 轴 4 条导轨）
工作台尺寸	mm	2600×1600	3100×1600	2600×1700	3100×1700
X 轴行程（工作台前后移动）	mm	2600	3200	2500	3000
Y 轴行程（主轴头左右移动）	mm	1800	1800	2020	2020
Z 轴行程（主轴头上下移动）	mm	700	700	900	900
龙门宽度	mm	1850	1850	2020	2020
主轴端面至工作台距离	mm	150–850	150–850	200–1100	200–1100
主轴规格（安装直径）	-	150/190	150/190	150/190	150/190
主轴（可选配置）	BT40：12000/1000 BT50：8000/6000
X/Y/Z 轴滚珠丝杠规格（C3 级）	-	5010	63/50/50	5010	63/50/50
X/Y/Z 轴快速进给速度（丝杠 P 级）	m/min	18	18	18	18
X 轴导轨规格（滚柱型，P 级）	-	55 滚柱	55 滚柱	55 滚柱	55 滚柱
Y 轴导轨规格（滚柱型，P 级）	-	55 滚柱	55 滚柱	55 滚柱	55 滚柱
Z 轴导轨规格（滚柱型，P 级）	-	55 滚柱	55 滚柱	45 滚柱（4 条导轨）	45 滚柱（4 条导轨）
X/Y/Z 轴电机连接方式（直驱）	-	直驱	直驱	直驱	直驱
推荐 X/Y/Z 轴电机最小功率	kW	4.5	4.5	4.5	4.5
工作台承载能力	kg	4000	4000	6000	6000
机床重量（约）	t	22	24	26	29
