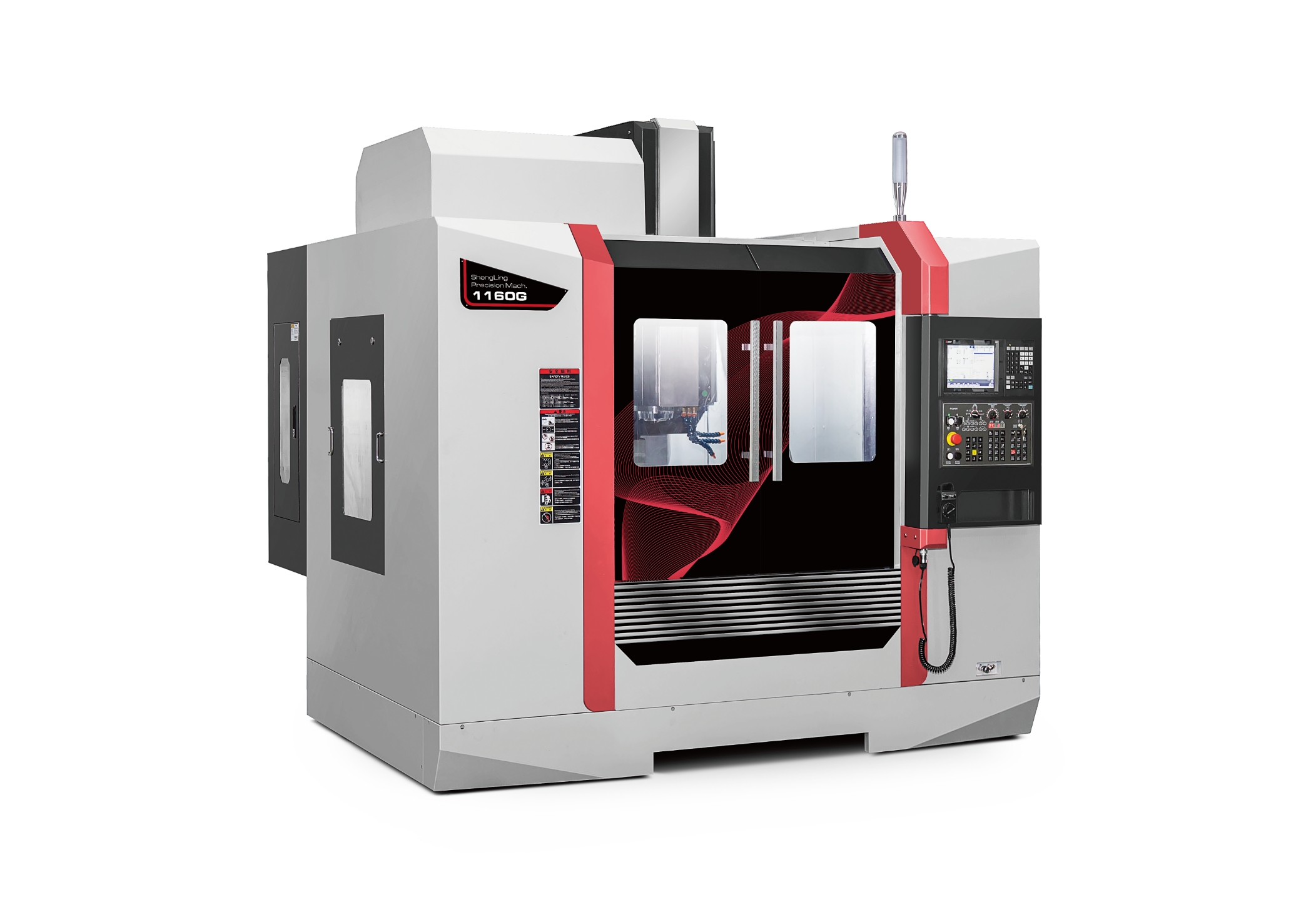

重载滚柱三轴线轨加工中心
(SL856G/1160G-SL1380G/1580G)

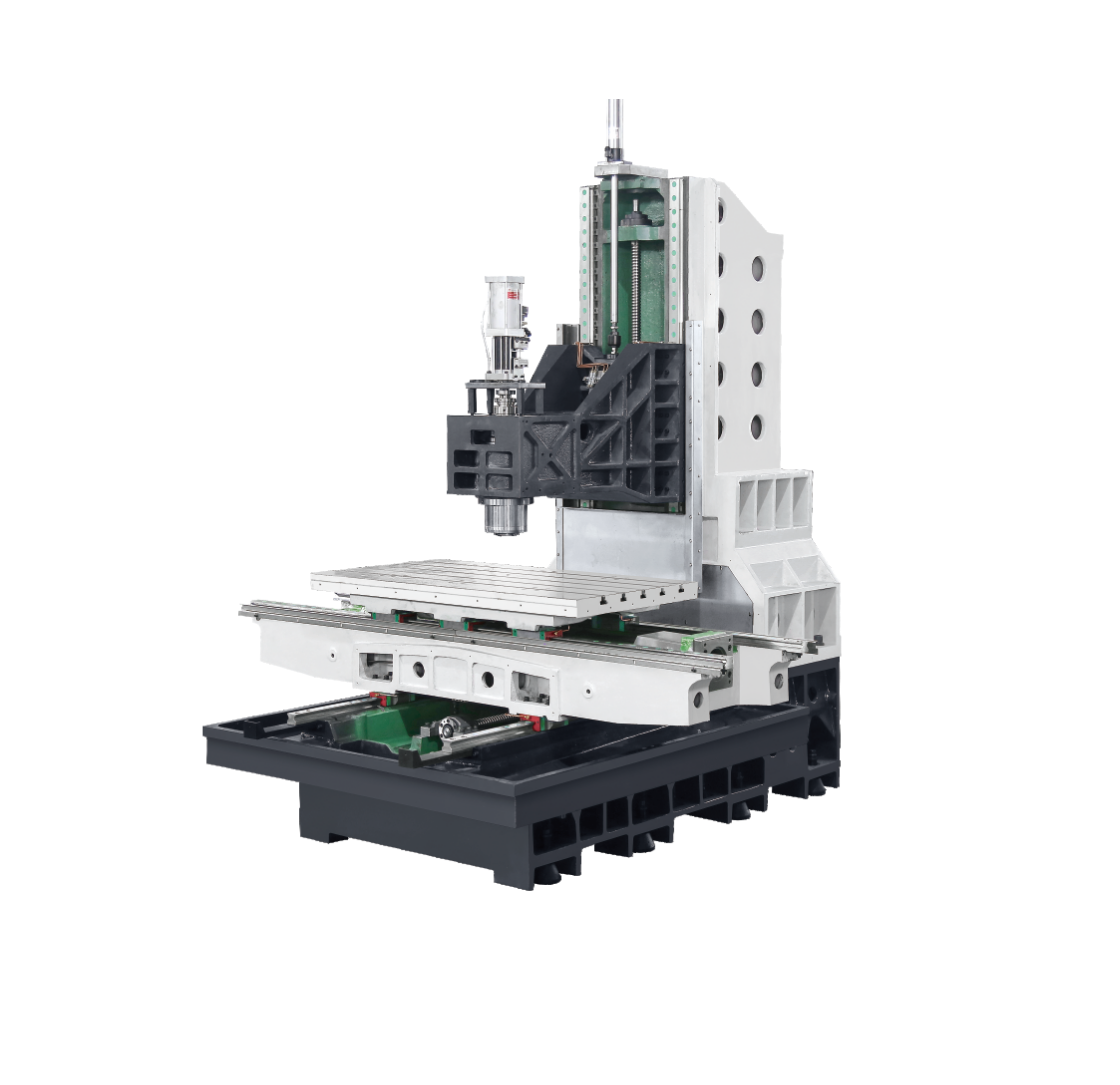

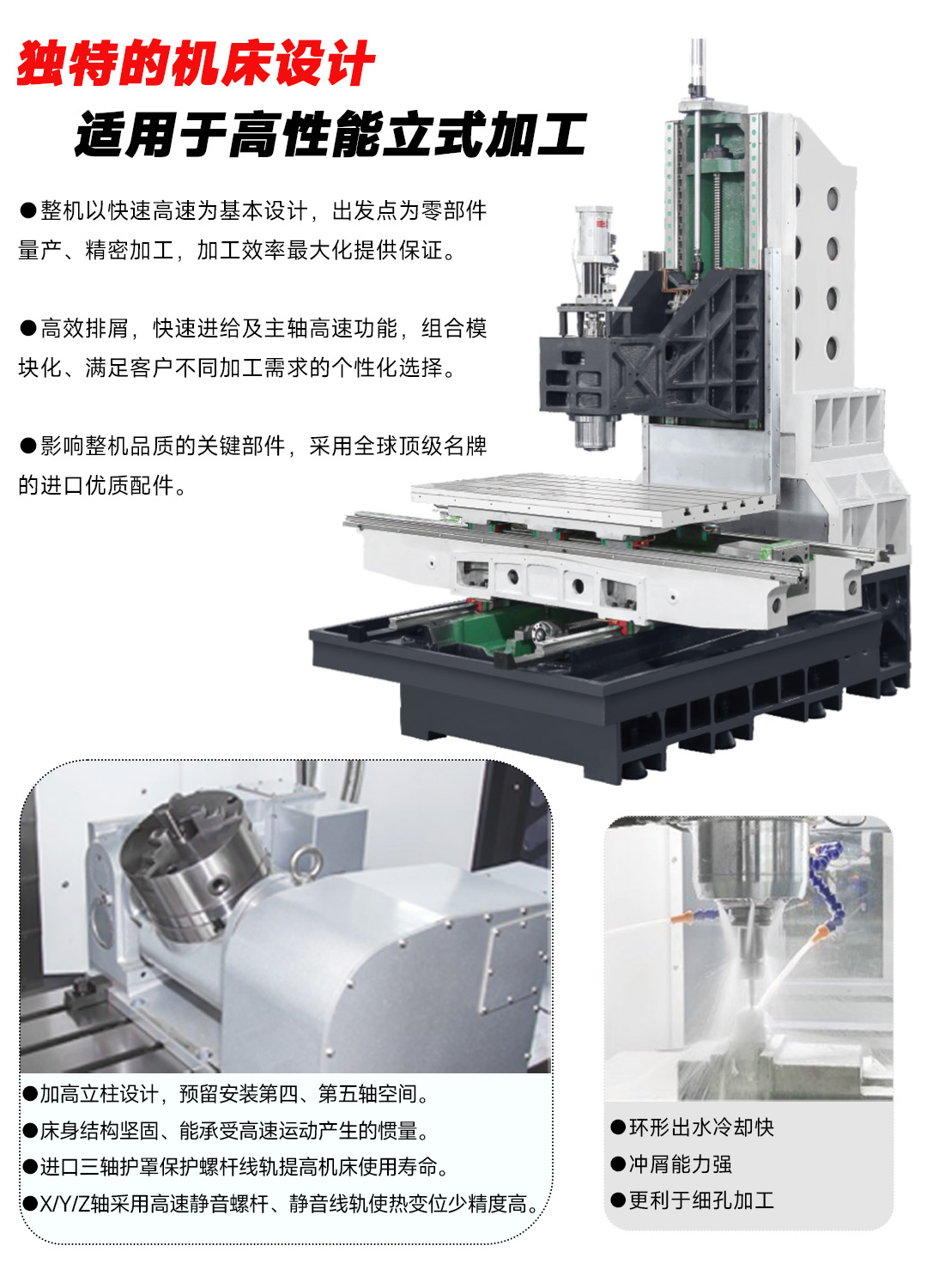

该设计采用更高的立柱，并为安装第四和第五轴预留了空间。床身结构坚固，能够承受高速运动产生的惯性。

产品介绍

项目	单位	856G	1160G	1380G	1580G
X 轴行程	mm	800	1100	1300	1500
Y 轴行程	mm	550	600	800	800
Z 轴行程	mm	600	600	800	800
主轴端面至工作台距离	mm	100–700	150–750	110–910	110–910
主轴中心至立柱距离	mm	580	680	820	820
工作台尺寸	mm	1000×550	1200×600	1500×800	1700×800
最大承载重量	kg	600	800	1000	1000
T 型槽（数量 × 宽度 × 间距）	-	3-18×130	5-18×100	7-18×105	7-18×105
主轴转速（r.p.m.）	rpm	10000/12000	12000/15000	10000/12000/15000	10000/12000/15000
主轴锥度	-	BT40（Φ150）	BT40（Φ150）	BT40（Φ150）	BT40（Φ150）
主轴功率	kW	7.5	11.0/15	11.0/15	11.0/15
X/Y 轴快速进给速度	mm/min	48000	36000	30000	30000
Z 轴快速进给速度	mm/min	48000	36000	30000	30000
三轴切削进给速度	mm/min	1–10000	1–10000	1–10000	1–10000
三轴电机功率	kW	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/4.5/3.0
定位精度	mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
重复定位精度	mm	±0.0025	±0.0025	±0.0025	±0.0025
冷却液箱容量	L	200	200	300	300
机床重量（约）	kg	5000	8500	11000	13000
外形尺寸（长×宽×高）	mm	-	3100×2700×3100	3800×2800×3400	3900×2800×3400
