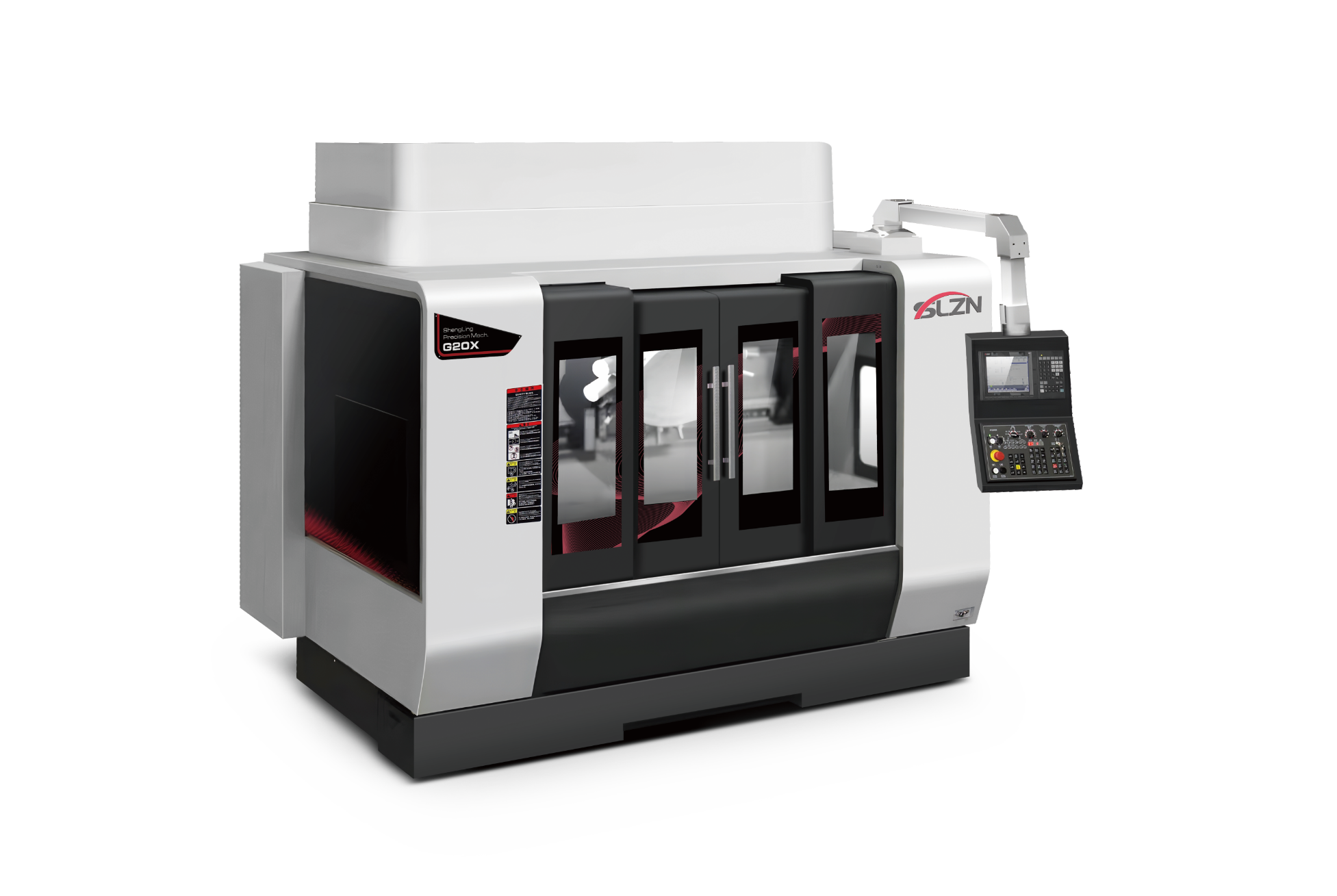

龙门式型材加工中心
(SLG16 / G16L-SLG20/ G20L)

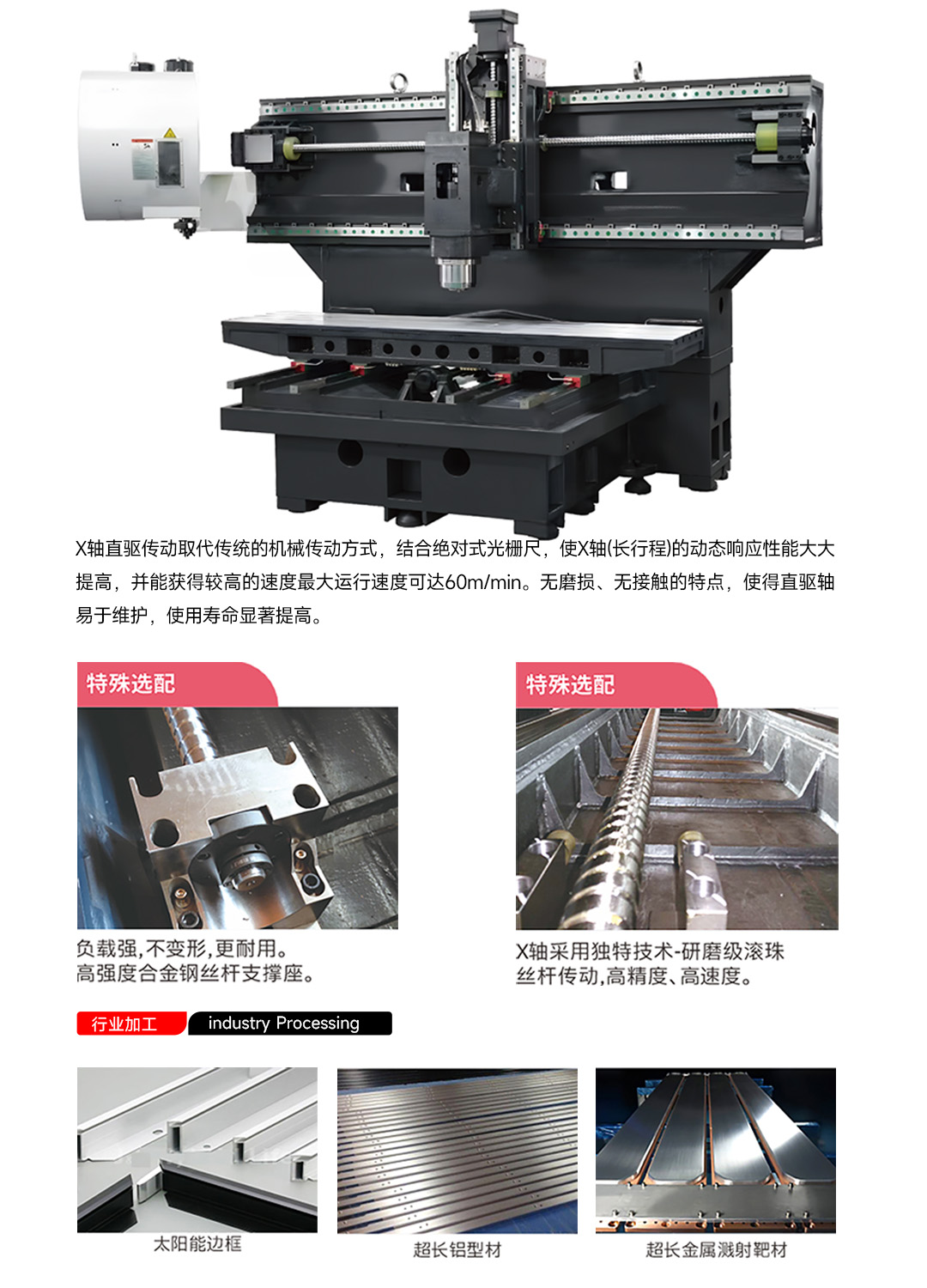

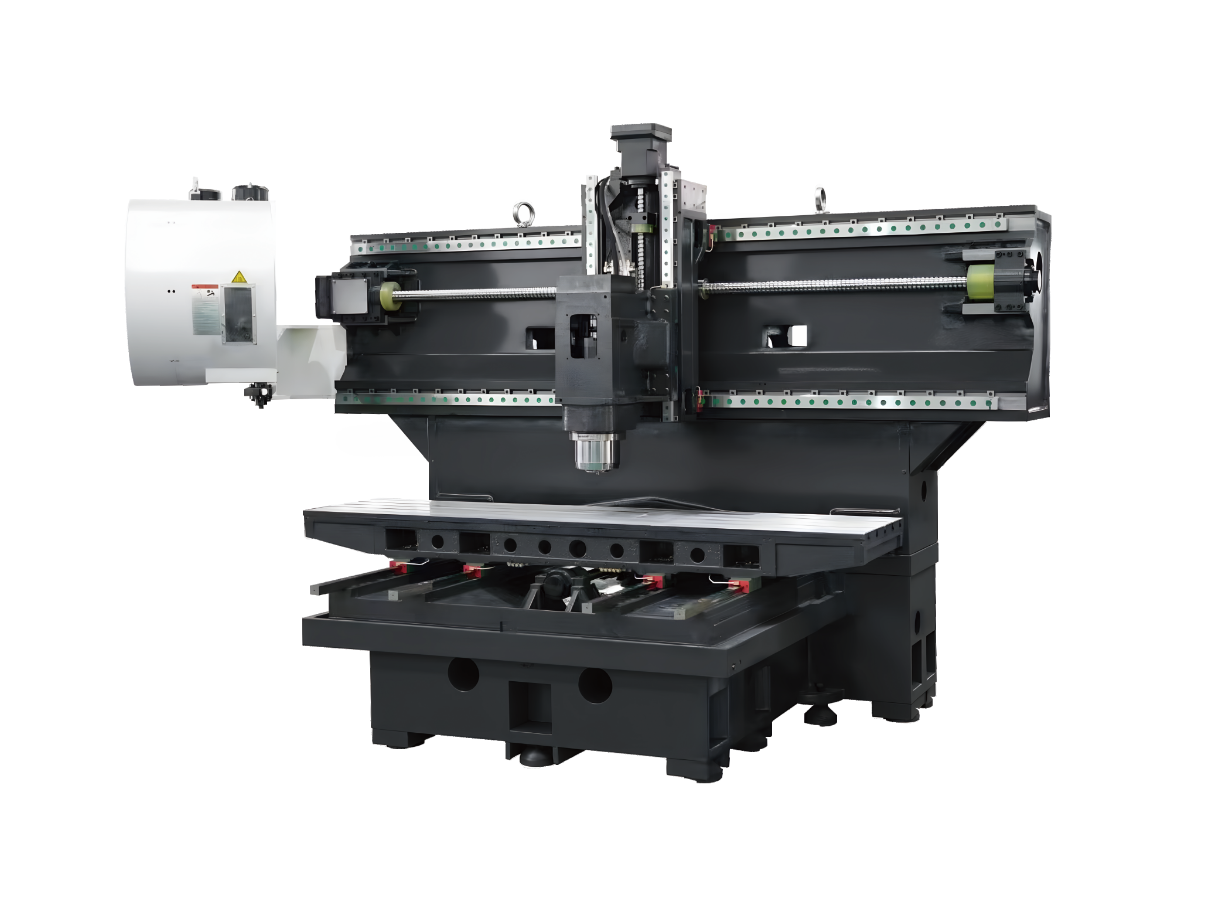

X轴直接驱动传动取代了传统的机械传动方式，并结合了绝对光栅尺，极大地提升了X轴（长行程）的动态响应性能，实现了高达60米/分钟的最大运行速度。

产品介绍

项目	单位	SL-G16	SL-G16L	SL-G20	SL-G20L
X/Y/Z 轴行程	mm	1600×500×300	1600×500×300	2000×500×300	2000×500×300
工作台尺寸	mm	1700×500	1700×500	2100×500	2100×500
工作台承载能力	kg	600	600	600	600
主轴端面至工作台距离	mm	150–450	150–450	150–450	150–450
工作台 T 型槽	mm	5-18×100	5-18×100	5-18×100	5-18×100
主轴锥度 / 直径	-	BT30（Φ100）	BT40（Φ150）	BT30（Φ100）	BT40（Φ150）
主轴转速	r/min	20000	8000/10000	20000	8000/10000
快速进给速度（X/Y/Z）	m/min	32/48/48	24/36/36	24/48/48	18/36/36
滚珠丝杠规格	mm	X：50×16 Y：40×16 Z：32×16	X：50×16 Y：40×16 Z：32×16	X：50×16 Y：40×16 Z：32×16	X：50×16 Y：40×16 Z：32×16
直线导轨（导轨宽度）	mm	X：45　YZ：35（Y 轴 4 条导轨）	X：45　YZ：35（Y 轴 4 条导轨）	X：45　YZ：35（Y 轴 4 条导轨）	X：45　YZ：35（Y 轴 4 条导轨）
机床重量（约）	kg	～5500	～5600	～6100	～6200
